S projektom Dugly nadaljujem. Nabavil sem ključno komponento zanj in zadnje dni se bolj kot ne ubadam s tem, kako bom zadevo povezal in priklopil...
Prejšnje objave:
Nova komponenta je seveda napajalnik. Prvo, kaj sem moral storiti je, da sem napajalnik slekel, tj. odstranil sem mu ohišje, v katerem je ponavadi. Ostala sta mi glavna plošča in manjša tuljava. Po daljšem premisleku sem zadevo umestil v ohišje bivšega skenerja.

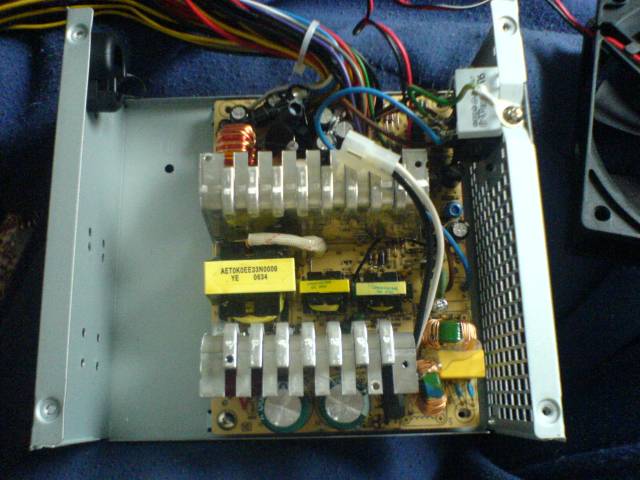

Napol odprt napajalnik; tuljavo, ki je bila na levi strani, sem že odstranil
Naslednji problem so bile luknje na ohišju, ki bi skupaj z vijaki komponente držale na svojem mestu. Nekaj jih je že bilo, za dokončanje pa je bilo treba zadevo dobro premisliti. Zvrtal sem luknje za matično ploščo, za napajalnik (in tuljavo) ter za disk. Razmisliti je bilo treba tudi, kako bo ohišje hlajeno in ustrezno postaviti ventilatorje (in zvrtati luknje zanje ter še zračnike). Povečati sem moral tudi luknjo za priključke na zadnjem delu ohišja, ker sem sistemu dodal še wi-fi kartico. Če bo že strežnik, zakaj pa ne bi bil še brezžični usmerjevalnik

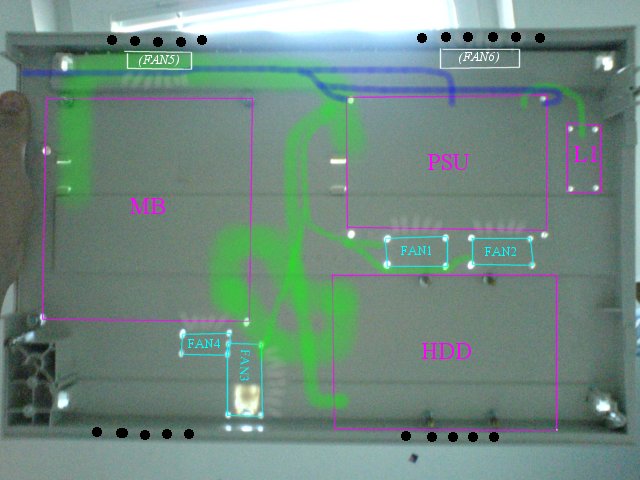

Skica postavitve komponent:- MB, PSU, L1, HDD: matična plošča, napajalnik, tuljava, trdi disk
- FAN1, FAN2, FAN3: trije tihi 12V ventilatorji za pretok zraka po ohišju. Zrak bo vstopal levo spodaj in zgoraj in izstopal desno spodaj in zgoraj
- FAN4, FAN5, FAN6: trije 5V ventilatorji za prezračevanje ohišja. FAN5 in FAN6 sta pritrjena na pokrov
- zelena barva: napajalni kabli in IDE kabel za trdi disk
- modra barva: visokonapetostni (230V) kabli za dovod omrežnega toka do napajalnika
- črne pike: zračniki za prezračevanje. Skener je v originalu bil seveda zaprt, da ni bilo prahu

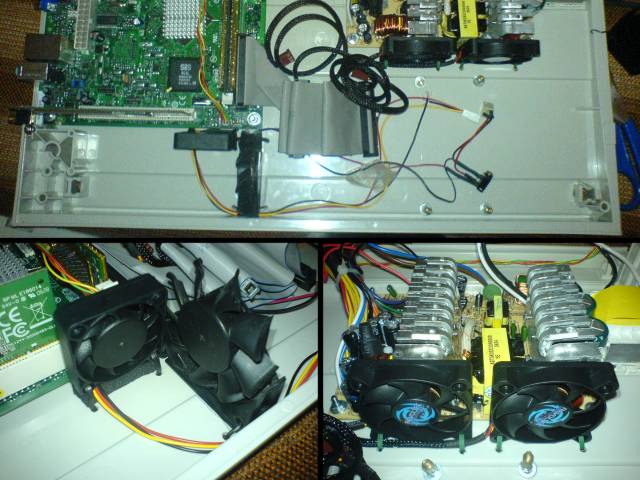

Postavitev ventilatorjev. Pritjeni bodo z veznim trakom iz žice, ovitim v skrčne cevi. En ventilator (FAN3) sem moral od zgoraj odpreti, ker je bil za milimeter previsok

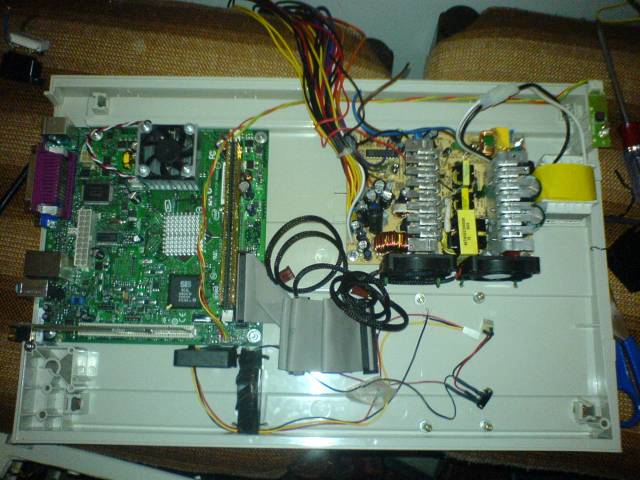

Trenutni izdelek
Jutri pa je na vrsti lotanje. Povezati je treba namreč vse ventilatorje, visokonapetostni kabel, urediti lučke na panelu in stikalo za vklop, ter na koncu še vse skupaj pravilno ozemljiti, saj je ohišje plastično in ne nudi ozemljitvene povezave med komponentami, kot to nudijo kovinska ohišja.
