Ta članek govori o izboljšanju brezžičnega wi-fi signala s pravilno izoblikovanim zrcalnim reflektorjem, ki deluje kot usmernik signala.
Reflektor, če je pravilno narejen in uporabljen, usmeri približno četrtino do tretjino signala iz antene v snop, ki lahko doseže tudi 16-krat dlje, kot brez reflektorja. Pridobitev v signalu je 10-12dB. Antena z reflektorjem oddaja signal v eni smeri, medtem, ko se domet v ostalih smereh zmanjša. Zaradi te lastnosti je dobra za dve situaciji:
- če imate v stanovanju tisti en kotiček, kamor vaš wi-fi signal ne doseže, ga boste s tem reflektorjem z lahkoto spravili do tja
- Če je vaš wi-fi usmerjevalnik na robu hiše, s tem reflektorjem (v kolikor ga usmerite proti sredini hiše) dosežete tudi, da signal ne pride daleč iz hiše (kjer tako ni potreben) in tako zmanjšate tudi možnost kraje signala in izboljšate varnost
Reflektor vam bo prišel prav le, če imate na vašem usmerjevalniku t.im. vse-smerno (omni-directional) anteno in če imate vsaj 20 cm prostora okoli nje. Idealno je seveda, da je antena ločena in povezana s kablom. Če se sprašujete, kakšna antena je to - zgleda kot navadna plastična palčka. Pomembno je, da je podolgovata (ne okrogla).
Ker lahko reflektor sestavite že v 20 minutah, ni vzroka, da nebi poskusili. Glavna stvar pri reflektorju je kovinska ukrivljena plošča. Za material lahko uporabite karkoli kovinskega in ploskega - lahko uporabite kos pločevine, lahko zravnate pločevinko, lahko uporabite kovinsko mrežo (luknje naj bodo kvadratne in široke manj kot 0,5cm), lahko tudi enostavno uporabite karton, na katerega prilepite aluminijasto folijo za peko (alufolijo). Jaz sem naredil slednje, s tem da sem najprej zvil karton v pravilno obliko, šele nato pa nanesel lepilo in nalepil alufolijo. Vse to z namenom, da se je alufolija čimmanj zmečkala.
Začnete s tem, da si natisnete
tale dokument na A4 list papirja. Na tem dokumentu je narisana krivulja. Po tej krivulji boste zvili vaš kovinski material (v nadaljevanju zrcalo). Zrcalo mora biti kvadrat. Če ste si pravilno natisnili dokument, je širina krivulje na njem 20cm in potrebujete zrcalo velikosti 24cmx24cm. Zrcalo zvijte
v eni od smeri točno tako, da, če ga postavite na papir s krivuljo, bo stal točno na krivulji. Pomembno je, da ga zvijete čimbolj gladko in čimbolj točno po krivulji!
Z reflektorjem ste končali! Vse, kaj vam preostane, je, da postavite anteno
točno v gorišče reflektorja (gorišče je označeno na dokumentu s krivuljo) in da usmerite napravo v vašo priljubljeno smer! Če vam reflektor nagaja in noče ohraniti svoje oblike, si lahko pomagate s kosom pene ali stiropora, v katerega zarežete pravilno krivuljo in nato reflektor vstavite v to zarezo (lahko naredite še en kos stiropora ga nataknete na vrh reflektorja). Prav tako je dobro, da je antena ne le v gorišču, ampak tudi na idealni višini - čimbolj v sredini reflektorja.
Moja antena, katere reflektor sem naredil iz kartona, lepila, alufolije in trde penaste snovi za držalo, ima 8dB pridobitev signala (vsaj tako pravi moj prenosnik). Definitivno se pozna, saj lahko sedaj nesem prenosnik v dnevno sobo (v nižjem nadstropju kot je usmerjevalnik!), ga priklopim na TV in gledam filme direktno iz hišnega strežnika, medtem ko prej v tej sobi sploh ni bilo signala ali pa je ta bil tako slab, da je cel čas prekinjalo. Privzeta Windows aplikacija za wi-fi povezavo pravi, da je signal "Good". Stabilen prenos je pri 36mbps.

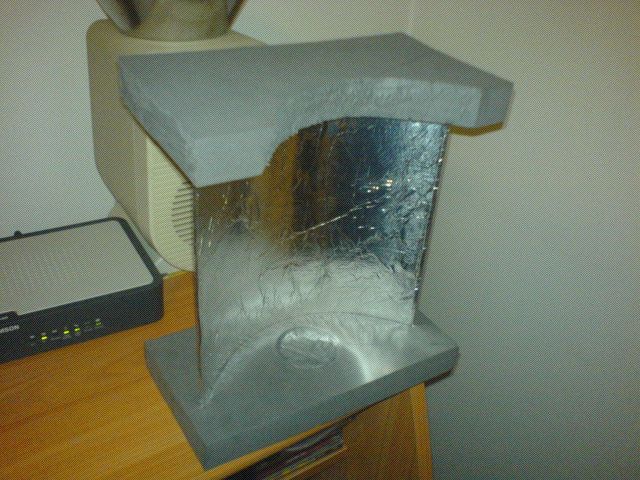

Moj reflektor za wifi anteno. Skupaj ga drži penasta goba za zatesnitev, ki sem jo dobil poleg prenosne klime

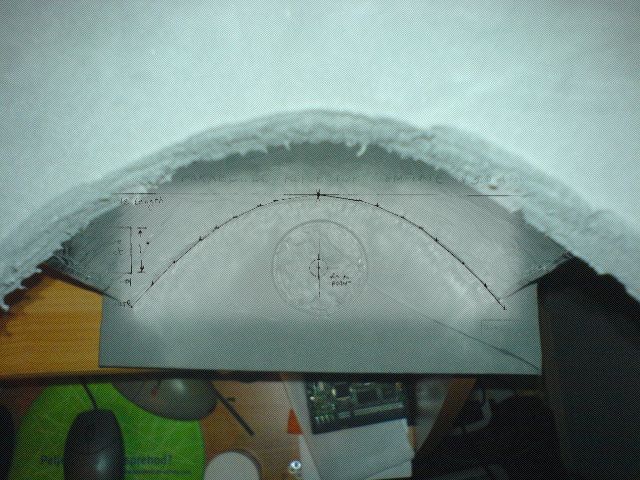

Pogled od zgoraj. Preko fotografije sem kopiral transparent krivulje, tako da se vidi, da sem dokaj točno zadel

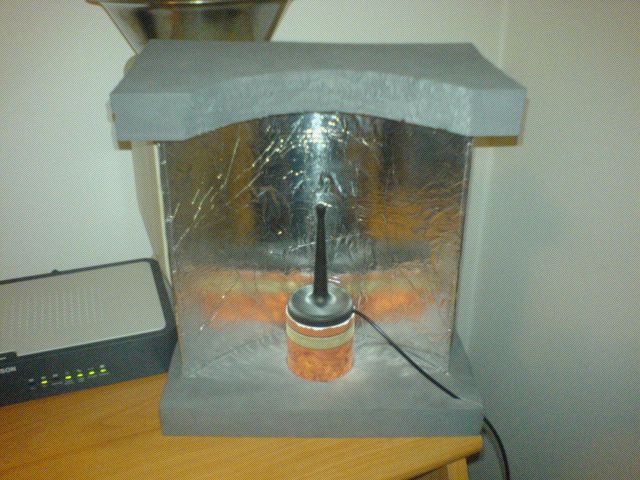

Končni izdelek z anteno. Lepo se vidi, kako je držalo za anteno (del embalaže od Cuba parfuma) razpacano po celotni dolžini reflektorja, kar nakazuje, da ima reflektor pravo obliko
Vir:
http://www.freeantennas.com/
