Novoletna okrasitev

Najprej sem se obotavljal, na koncu pa sem le vzel v roke svoj poceni spajkalnik (za elektronike loter smiley

) in spacal skupaj vezje, ki osvetljuje moje okno...

No, vezje vsebuje štiri svetleče diode, ki so sposobne svetiti v poljubni barvi ter mikrokontroler, ki ga je bilo potrebno še sprogramirati za dosežen efekt. Ciljal sem na prikaz osnovnih barv ter nežno prelivanje med njimi. Z dobljenim sem kar zadovoljen.

Vezje bo po novem letu vgrajeno v stojalo dekorativne svetilke in ustrezno sprogramirano, da bo svetilka interaktivna.

Posnetek, kako se svetlobni efekt vidi od zunaj

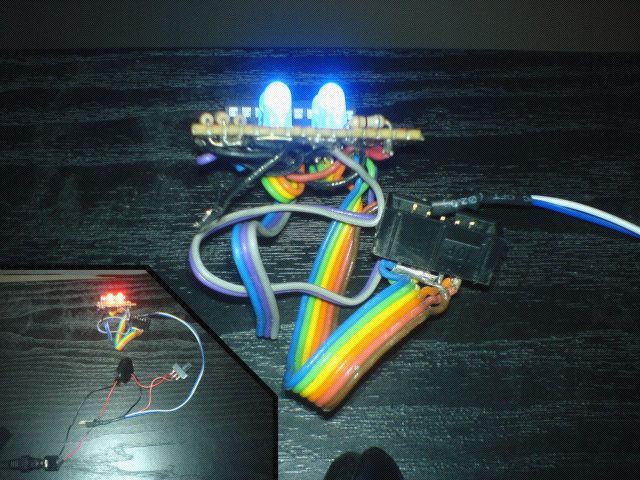

Pogled vezja od zgoraj.

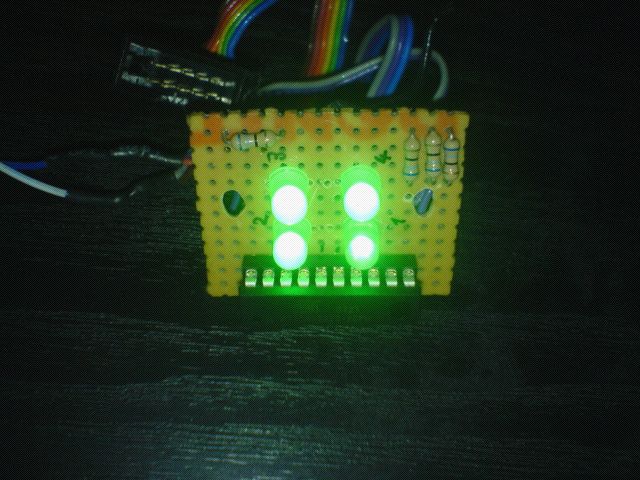

Pogled vezja od spredaj. Barva se je med fotografiranjem spreminjala.

- 9. december 2007 @ 01:13 - Ogledov: 12010 - Komentarjev: 7

Komentarji

Re: Novoletna okrasitev napisal Grega bohak.si

Inovativec si pravi smiley

Čestitke - lepo izvedeno.

9. december 2007 @ 14:47

Re: Novoletna okrasitev napisal Piki

hvala smiley

9. december 2007 @ 17:36

Re: Novoletna okrasitev napisal Mr|ce

Daj povej, kaj treba nabavit. Bi poskuso sam to naredit. Al mi bi rajš ti? smiley

10. december 2007 @ 08:25

Re: Novoletna okrasitev napisal Piki

Nabaviš:
1.) 4 RGB LED diode (ne vem več tipa, poglej malo po elektro trgovini). Najbojše je, da imajo diode skupni minus (ena RGB LED ima namreč štiri tačke: rdečo, zeleno, modro komponento ter maso).
2.) 4 upore, jaz uporabljam mislim da 56ohm. Dobri so tudi vse tja do 220ohm.
3.) Konektor za programator in programator (jaz mojega že imam iz tekmovanja pri robotiki, drugače pa se ga da prav tako zlotati)
4.) Mikrokontroler AVR Atmel. Moj je ATTINY2313. Dobro je imeti tudi podnožje za mikrokontroler, če nočeš direktno gor lotat, saj se ga da pozneje zamenjati, če ga po pomoti skuriš ali kaj podobnega. AVRji stanejo po 2 eura kos. So večkrat programirljivi (nekaj 1000x), se pa zgodi, da začne po kakšnih 500 poskusih štrajkati. Takrat ga je bolj enostavno zamenjati z novim kot novega lotati na njegovo mesto.
5.) 5V stabilizator napetosti. Tipa trenutno ne vem.
6.) Žice, testno ploščico za spajkanje, kakšno stikalo in morda kakšen konektor za 9V baterijo (oz. adapter).
7.) Program za zaganjat ter flasher, da program vprogramiraš. Jaz programiram v all-in-one solution-u, imenovanem AVR-Basic.

Trenutno pišem iz faksa. Če hočeš, ti lahko (ko bom doma) dodam še skico vezja, kako vse skupaj zlotati. In tudi program, ki zadevo zaganja.

10. december 2007 @ 16:58

Re: Novoletna okrasitev napisal Mato

smiley

sovražim vezja! Enkrat me je že spajtlalo (še dobro, da so bili na vezju upori!).

12. december 2007 @ 14:55

Re: Novoletna okrasitev napisal student

Kje si bil, ko sem delala svojo seminarsko smiley

? Ali drugače: zakaj nisem takrat bolje pobrskala po netu smiley

? Dobro

!

Lp
študentka

8. januar 2008 @ 13:37

Re: Novoletna okrasitev napisal skorpijon

a bi mi lahko povedal če poiznaš koga ki bi mi mal razložil o vezjih.mam pic programator pa bi rabil nekoga da me mal nauči te stvari ker me ful veselijo take stvari.Prosim če odgovoriš.Lahko mi pišeš na 040******.
